Justering av luftvolymkontrollventil

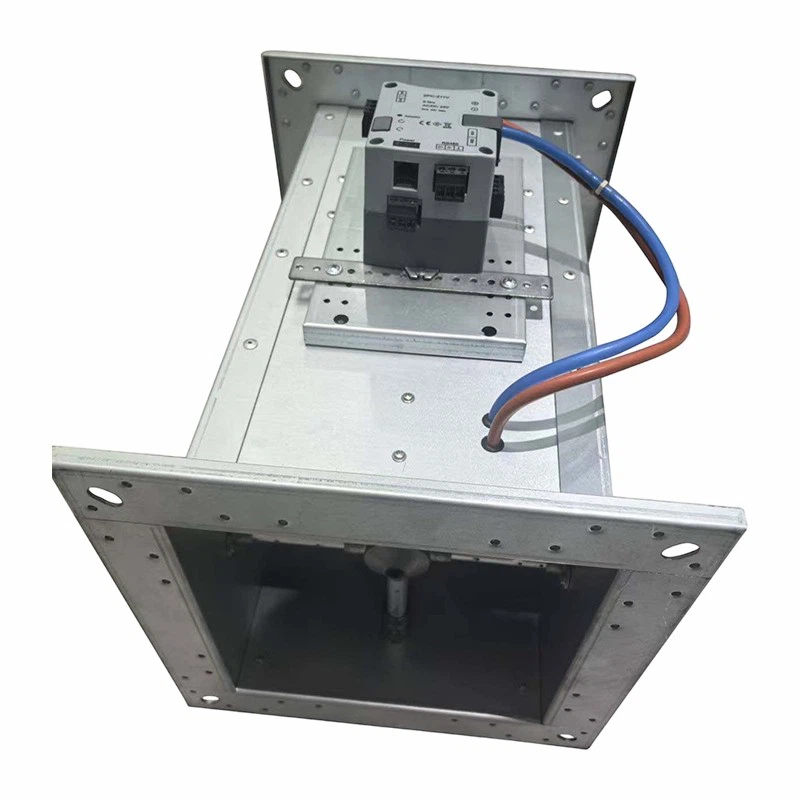

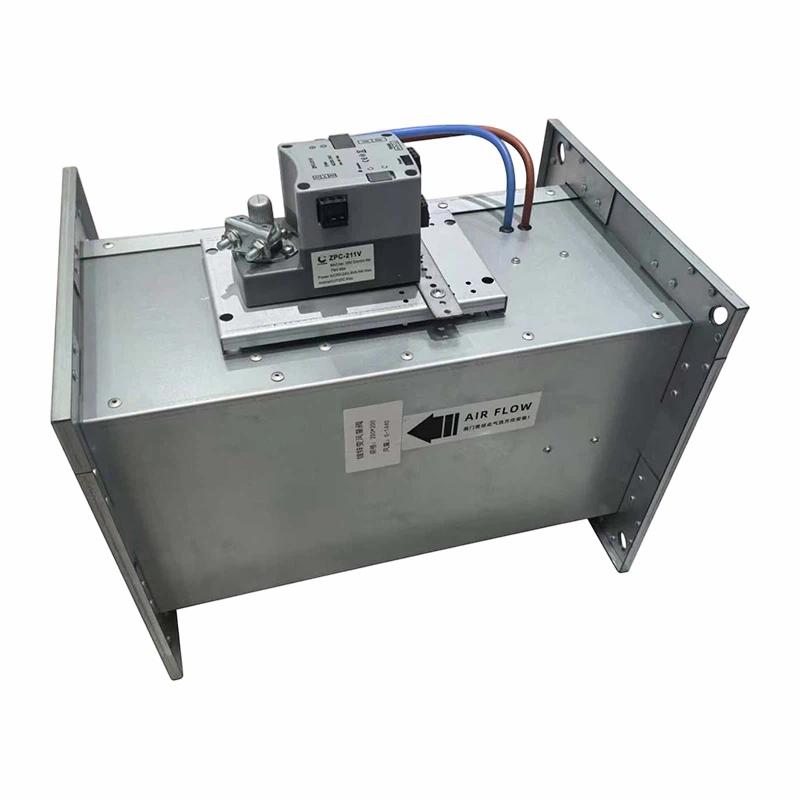

Reglerventilen för reglering av luftvolym, ofta kallad VAV-terminal, är en elektroniskt styrd anordning. Den justerar automatiskt mängden luft som tillförs ett rum baserat på rummets temperatur. När rummet blir för varmt släpper produkten in mer sval luft. När rummet når önskad temperatur minskar det luftflödet. Detta håller varje rum bekvämt samtidigt som det förbättrar den totala energieffektiviteten. Det är den smarta funktionen hos en produkt.

Reglerventilen för reglering av luftvolymen fungerar genom ett styrsystem med sluten-slinga. Först mäter en rumstermostat den aktuella temperaturen. Den inbyggda-DDC-styrenheten jämför detta värde med börvärdet och beräknar det erforderliga luftflödet. Den skickar sedan en signal till det elektriska ställdonet för att justera ventilbladen.

Här är nyckelpunkten: en tryckoberoende-produkt inkluderar en inbyggd-luftflödessensor. Den mäter det faktiska luftflödet och skickar feedback till regulatorn. Styrenheten finjusterar sedan bladets position tills det uppmätta luftflödet matchar det önskade luftflödet. Denna kontinuerliga återkoppling är det som gör den justerande luftvolymkontrollventilen mycket exakt. Ventilen kan även kommunicera med det centrala styrsystemet via BACnet eller liknande protokoll.
